Ürün Açıklaması
"Poliürea Sprey Sistem Günümüzün Son Teknoloji İzolasyon Malzemesidir."
İki komponentli, elastomerik bir sistemdir. %100 solventsiz, %100 katı maddedir. Aromatik olan ürün aşınmaya çok dayanıklıdır. Ek yeri ve derz dolgu oluşmaz. Yüzeyin şeklini alır.
Uygulama Alanları
DUAYEN SPREY Sistemi’nin uygulama alanı, son derecede üstün karakteristiklerinden dolayı, çok geniştir. İnşaat sektöründen havacılık sektörüne kadar birçok alanda uygulanabilir. Binalarda ve temellerde mükemmel hidroizolasyon sağlar. Bütün metal ve çelik konstrüksiyonlarda üstün antipas kaplama koruma sağlar (köprülerin, tünellerin, havuzların ve boru hatlarının hidroizolasyonu). Hidro izolasyon dışında endüstriyel zemin kaplaması olarak kullanılabilir (gıda ve endüstri sektöründe, çiftliklerde, park alanlarında, vagonlarda, gemi endüstrisinde). Uygulanabilen zeminler: beton, çelik, ahşap, metal, plastik, bitümen (katran), cam, onduline levhalar, kiremit, geotekstil, örülmemiş kumaşlar, poliüretan vb.
Avantajları
> Hidro izolasyon, antipas ve son kat boya özelliklerinin tamamını içerir.
> Hızlı uygulanır(bir çalışan / 1 saat / 250 m²).
> İnce bir katman olarak uygulanır (2-3 mm).
> 2 mm kalınlığındaki tabaka maksimum hidro izolasyon sağlar.
> İlk kuruma süresi 10 saniyedir.
> Kaç kat uygulanmış olduğundan bağımsız olarak yüzey kompakttır.
> Aşınmaya çok dayanıklı olup bağlantı yerleri yoktur ve çatlakları örter.
> Kimyasal dirençliliği mükemmeldir.
> Katmanlı uygulamaya gerek kalmaz
> Tüm inşaat malzemelerine uygulanabilir.
> Uygulanma sıcaklık aralığı çok geniştir (0 - 45°C) ve havada nem oranının %100 olduğu durumda da uygulanabilir.
> Mükemmel termal şok dayanımına sahiptir (-40°C - +200 °C).
> Uygulamadan 35 saniye sonra zeminde yürünebilir.
> Uyulamadan 1saat sonra zeminin üzerine araçlar çıkabilir.
> Ekolojiktir.
> Uzun ömürlüdür (tahmin 25 - 50 yıl).
Teknik Özellikleri |
|
| Renk | İstenilen renk |
| Saklama sıcaklığı | + 10°C / +30°C |
| Yoğunluk | 1,1 ± 0,06 g/cm³ |
| Komponentlerin oranı | 1,0 : 1,0 (hacme göre) |
| Karışımın viskozitesi pri T=80°C | 100 mPa-s |
| Sertlik (Shore A) | 80 (ASTMD 2240, DIN 53505) |
| Koparma gücü (Tensile) | 15,3 MPa (ASTM D 412 , DIN 53504) |
| Yırtılma gücü (Tear Strenght) | 9,3 (ASTM D 412, DIN 53 504) |
| Kopma sırasında esneme (Elongation) | ≥% 380 (ASTM D 412 , DIN 53504) |
| Metal üzerinde adezyon | ≥2,3 MPa( DIN EN 24624, ISO 4624) |
| Beton üzerinde adezyon | ≥0,9 MPa ( DIN EN 24624, ISO 4624) |
| Katı madde | %100 |
| %10 NaCl | dayanıklı |
| %10 Sülfürik asit /H2SO4 | dayanıklı |
| %10 Hidroklorik asit /HCl | dayanıklı |
| %20 Amonyum /NH4+ | dayanıklı |
| %50 Sodyum Hidroksit /NaOH | dayanıklı |
| %20 Potasyum Hidroksit /KOH | dayanıklı |
| Kuruma süresi | 10 sn |
| Sertleşme süresi ( T=+20) | 21 sn |
| Tam kuruma mekanik dayanıklılık | 1 saat sonra |
| Suya dayanıklılık | dayanıklı |
| Su geçirmezlik | su geçirmez |
| Kısa sürede yüksek ısıya maruz kalma dayanımı (T=200°C, 1dk) | değişim yok |

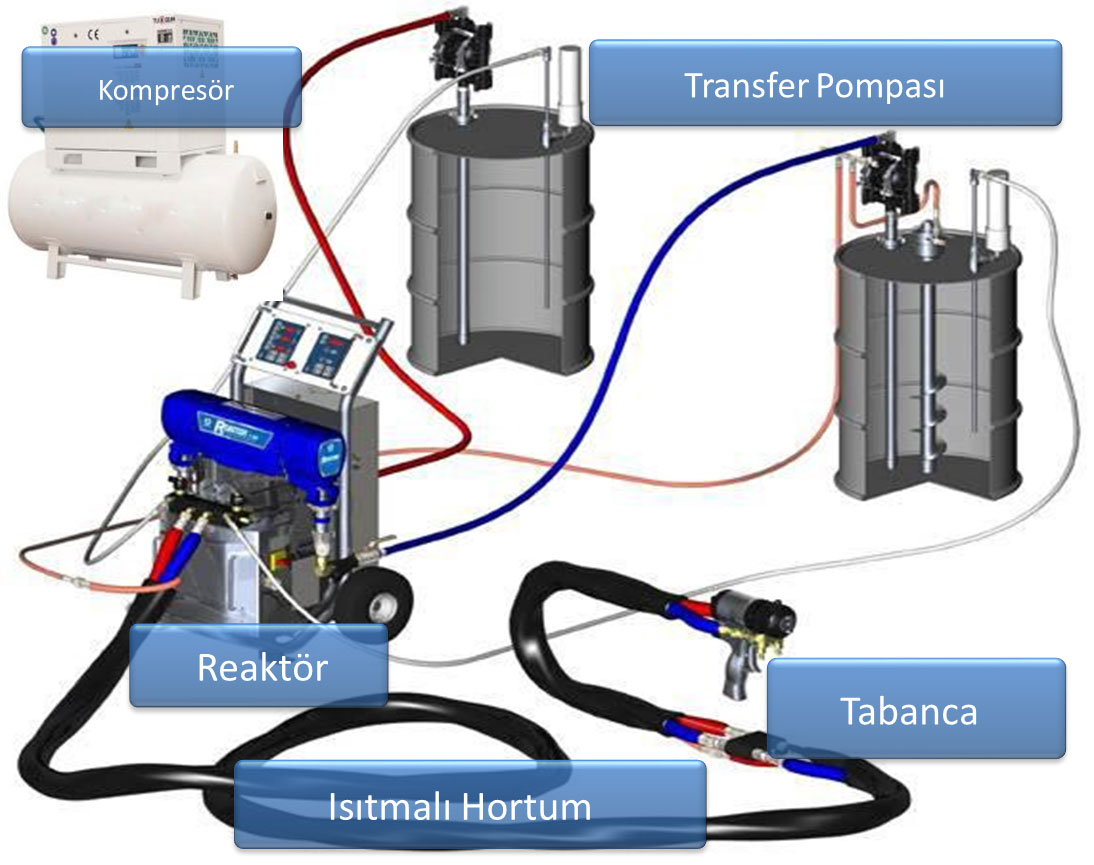

| Komponentlerin sıcaklığı(uygulama sırasında) | +75 - +80°C |
| Uygulama sırasındaki basınç | 170 - 200 Bar(min 170 Bar, max 240 Bar) |
| Raf ömrü | 6 ay |
| Sarfiyat 1 mm kalınlık için | 1 kg/m² |
| Normal kullanım durumunda tahmini ömür | 25 - 50 yıl |
